Teledyne SP Devices 14/12/10位數字化儀及波形發生器
發布時間：2025-08-13 08:58:19 瀏覽：1203

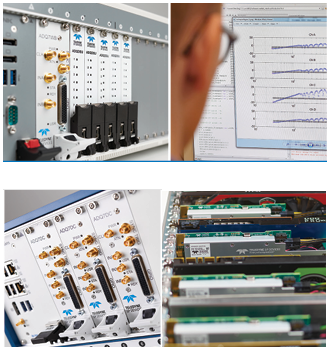

Teledyne SP Devices專注于高性能模塊化數據采集和信號生成儀器的設計與生產。其產品通過專利校準邏輯、最新數據轉換器和先進FPGA技術，實現了高采樣率與高精度的結合，廣泛應用于激光雷達、質譜分析、光學相干斷層掃描、自動化測試設備等領域。
產品系列
14位數字化儀：ADQ14系列，采樣率最高2000 MS/s，支持AC/DC耦合，50歐姆阻抗，內存2048 Mbyte，使用AMD Kintex
7K325T FPGA。
| PRODUCT | RES | CHANNEL | SAMPLING | ANALOG | COUPLING | IMPEDANCE | MEMORY | FPGA | USB | Pxle | PCle | MTCA | 10GbE |
| (bits) | COUNT | RATE | BANDWIDTH | (AC or DC) | (Ohm) | (Mbyte) | (Model) |
|
| (MS/s) | (MHz) |
|
|
|
|
| ADQ14AC-2A | 14 | 2 | 500 | 1200 | AC | 50 | 2048 | K325T1 | √ | √ | √ |
| √ |
| ADQ14DC-2A | 14 | 2 | 500 | 250 | DC | 50 | 2048 | K325T' | √ | √ | √ |
| √ |
| ADQ14DC-2A-VG2 | 14 | 2 | 500 | 250 | DC | 50 | 2048 | K325T1 | √ | √ | √ |
| √ |
| ADQ14AC-4A | 14 | 4 | 500 | 1200 | AC | 50 | 2048 | K325T1 | √ | √ | √ |
| √ |
| ADQ14DC-4A | 14 | 4 | 500 | 250 | DC | 50 | 2048 | K325T1 | √ | √ | √ |
| √ |
| ADQ14DC-4A-VG2 | 14 | 4 | 500 | 250 | DC | 50 | 2048 | K325T' | √ | √ | √ |
| √ |
| ADQ14AC-2C | 14 | 2 | 1000 | 1200 | AC | 50 | 2048 | K325T1 | √ | √ | √ |
| √ |
| ADQ14AC-2C | 14 | 2 | 1000 | 1200 | AC | 50 | 2048 | K325T1 | √ | √ | √ |
| √ |
| ADQ14AC-2C | 14 | 2 | 1000 | 1200 | AC | 50 | 2048 | K325T1 | √ | √ | √ |
| √ |
| ADQ14AC-2C | 14 | 2 | 1000 | 1200 | AC | 50 | 2048 | K325T1 | √ | √ | √ |
| √ |
| ADQ14AC-2C | 14 | 2 | 1000 | 1200 | AC | 50 | 2048 | K325T1 | √ | √ | √ | √ | √ |
| ADQ14AC-2C | 14 | 2 | 1000 | 1200 | AC | 50 | 2048 | K325T1 | √ | √ | √ |
| √ |
| ADQ14AC-1X | 14 | 1 | 2000 | 1000 | AC | 50 | 2048 | K325T' | √ | √ | √ |
| √ |
| ADQ14DC-1X | 14 | 1 | 2000 | 1200 | DC | 50 | 2048 | K325T1 | √ | √ | √ |
| √ |
| ADQ14DC-1X-VG2 | 14 | 1 | 2000 | 9003 | DC | 50 | 2048 | K325T1 | √ | √ | √ |
| √ |
| ADQ14AC-2X | 14 | 2 | 2000 | 1000 | AC | 50 | 2048 | K325T | √ | √ | √ |
| √ |
| ADQ14DC-2X | 14 | 2 | 2000 | 1200 | DC | 50 | 2048 | K325T1 | √ | √ | √ | √ | √ |
| ADQ14DC-2X-VG2 | 14 | 2 | 2000 | 9003 | DC | 50 | 2048 | K325T1 | √ | √ | √ |
| √ |
| ADQZDC | 14 | 21 | 5000 | 3000 | DC | 50 | 4096 | KU0854 | √ | √ | √ | √ | √ |
| 10000 |
12位數字化儀：ADQ30系列，采樣率最高2500 MS/s，支持DC耦合，50歐姆阻抗，內存8192 Mbyte，使用AMD Kintex
Ultrascale KU040 FPGA。
| PRODUCT | RES. | CHANNEL | SAMPLING | ANALOG | COUPLING | IMPEDANCE | MEMORY | FPGA | USB | PXle | PCle | MTCA | 10 GbE |
| (bits) | COUNT | RATE | BANDWIDTH | (ACor DC) | (Ohm) | (Mbyte) | (Model) |
|
| (MS/s) | (MHz) |
|
|
|
|
| ADQ30 | 12 | 1 | 1000 | 1000 | DC | 50 | 8192 | KU040 | √ |
| √ |
|
|
| ADQ32-52G0 | 12 | 21 | 20004000 | 1000 | DC | 50 | 8192 | KU040 | √ |
| √ |
|
|
| ADQ32-52G5 | 12 | 21 | 25005000 | 1000 | DC | 50 | 8192 | KU040 | √ |
| √ |
|
|
| 25002 |
| ADQ32-PDRX | 123 | 1 | 2500 | 1000 | DC | 50 | 8192 | KU040 | √ |
| √ |
|
|
| ADQ33 | 12 | 2 | 1000 | 1000 | DC | 50 | 8192 | KU040 | √ |
| √ |
|
|
| ADQ33-PDRX | 123 | 1 | 1000 | 1000 | DC | 50 | 8192 | KU040 | √ |
| √ |
|
|
| ADQ35 | 12 | 21 | 5000 | 2500 | DC | 50 | 8192 | KU115 | √ |
| √ |
|
|
| 10000 |
| ADQ35-PDRX | 123 | 1 | 5000 | 2000 | DC | 50 | 8192 | KU115 | √ |
| √ |
|
|
| ADQ36 | 12 | 42 | 25005000 | 2500 | DC | 50 | 8192 | KU115 |
| √ |
|
|
|
| ADQ7WB | 12 | 2 | 5000 | 6500 | AC | 50 | 4096 | KU0855 |
| √ | √ |
|
|
| ADQ35-WB | 12 | 21 | 5000 | 9000? | AC | 50 | 8192 | KU115 |
|
|
|
|
|
| 10000 |
10位數字化儀：ADQ8系列，采樣率最高2000 MS/s，支持DC耦合，50歐姆阻抗，內存1024 Mbyte，使用AMD Kintex
7K325T FPGA。
| PRODUCT | RES.
(bits) | CHANNEL
COUNT | SAMPLING
RATE
(MS/s) | ANALOG
BANDWIDTH
(MHz) | COUPLING
(AC or DC) | IMPEDANCE
(Ohm) | MEMORY
(Mbyte) | FPGA
(Model) | USB
PXle
PCe
MTCA
10GbE |
| ADQ8-8C-VG' | 10 | 8 | 1000 | 500 | DC | 50
1M2 | 1024 | K325T3 | √ √ |
| ADQ8-4X-VG1 | 10 | 42 | 20004000 | 1000 | DC | 50 | 1024 | K325T3 | √ |
波形發生器：SDR14TX，14位分辨率，2個通道，采樣率2000 MS/s，帶寬1800 MHz，支持DC耦合，50歐姆輸出阻抗，內存1024
Mbyte，使用AMD Virtex 6LX240T FPGA。
| PRODUCT | RES.
(bits) | CHANNEL
COUNT | SAMPLE
RATE
(MS/s) | ANALOG
BANDWIDTH
(MHz) | COUPLING
(AC or DC) | OUTPUT
IMPEDANCE
(Ohm) | MEMORY
(Mbyte) | FPGA
(Model) |  PXle
PCle |
| SDR14TX | 14 | 2 | 2000 | 10001
18002 | DC | 503
100? | 1024 | LX240T? | √ √ |
擴展模塊
ADQ10GBE：10千兆以太網卡，配備2個以太網端口，用于高速數據傳輸。
| PRODUCT | DESCRIPTION | PARAMETERS | MTCA
0GbE |
| ADQ10GBE | 10 Gigabit Ethernet card | 2 Ethernet ports | √ |
深圳市立維創展科技有限公司，優勢渠道提供Teledyne SP Devices產品訂貨，歡迎咨詢了解。
