Q-TECH QTCV356系列小型化SMD電壓控制晶體振蕩器

發布時間：2024-11-04 09:04:41 瀏覽：1828

　　QTCV356系列VCXOs集成了5Vdc或3.3Vdc的時鐘方波發生器和微型條形AT石英晶體，封裝在一個低高度的陶瓷包內，鍍金接觸墊提供了良好的電氣連接。這些振蕩器的設計滿足了低電壓應用的需求，廣泛應用于槍械發射彈藥和系統、智能彈藥、儀器儀表、以太網/同步、SONET、微處理器時鐘等領域。

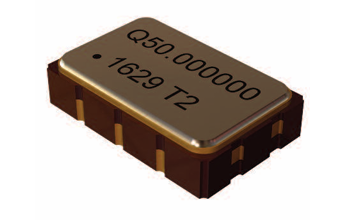

Q-TECH QTCV356系列小型化SMD電壓控制晶體振蕩器

　　產品特性

　　寬頻率范圍：從1.000MHz到156.250MHz，。

　　小尺寸：3.2 x 5mm的封裝。

　　邏輯類型：支持HCMOS、LVHCMOS、LVPECL邏輯。

　　供電電壓：5.0Vdc或3.3Vdc。

　　工作溫度范圍：從-40oC到+85oC。

　　三態輸出標準：支持Tri-State輸出。

　　密封陶瓷封裝。

　　基本和第三泛音設計。

　　軍事級篩選測試：符合MIL-PRF-55310標準。

　　無鉛、RoHS合規

　　應用場景：

　　槍械發射彈藥和系統

　　智能彈藥

　　儀器儀表

　　以太網/同步

　　SONET

　　微處理器時鐘

　　技術規格：

Parameters	QTCV356HC	QTCV356L	QTCV356P
Output frequency range (Fo)	1.544MHz—125.000MHz	1.000MHz—150.000MHz	78.000MHz—156.250MHz
Logic	HCMOS	LVCMOS	LVPECL
Supply voltage (Vdd)	5.0Vdo±10%	3.3Vde±5%
Absolute Pull Range(APR)	See Part Number on Page l
Linearity	5%typ.
Operating temperature (Topr)	See Part Number on Page l
Storage temperature(Tsto)	-62℃ to+125℃
Operating supply current (No Load)	18mAtyp. \|50mAmax.	15mAtyp-\|40mAmax.	50mA typ. \|90mAmax
Symmetry (50%of ouput waveform)	45/55%
Riseand Fall times	5ns max.		0.3ns typ. \|0.5ns max
Output Load	15pF max		50Q into Vdd-2V
Start-up time (Tstup)	10ms max
Output Enable/Disable (Vih/Vil)	0.9Vdd min./0.1Vdd max.
Control Voltage Range for Pul Range(Vc)	0.5Vmin. \|4.5Vmax	0.3Vmin. \|3.0V max
Control Voltage Input Impedance (Zin)	1MQ min		10MQ min
Control Voltage Modulation BW	10kHz min		20 kHz min
Period Jitter Typical Pk-Pk (61.44 MHz) RMS (61.44 MHz)	23ps 3.0ps		N/A
Jitter,RMS(12kHz to 20MHz)	N/A		0.2ps typ. \|0.5ps max
Phase Noise Typical 10 Hz 100 Hz 1 kHz 10 kHz 100 kHz 1 MHz 10 MHz	-63 dBc/Hz -97 dBc/Hz		(at 122.88 MHz) -68 dBc/Hz -98 dBc/Hz -125 dBc/Hz -148 dBc/Hz -157 dBc/Hz -157 dBc/Hz -167 dBc/Hz
	-129 -144 -157 -159 -164	dBc/Hz dBc/Hz dBc/Hz dBc/Hz dBc/Hz
Aging	10years aging included in Frequency Stability

訂購信息：

Q-TECH QTCV356系列小型化SMD電壓控制晶體振蕩器

深圳市立維創展科技有限公司授權代理銷售Q-TECH產品，備件現貨，歡迎與業界同行合作。
