Statek CX-1V晶體與PIC16C73A微控制器的結合使用

發布時間:2024-06-17 09:21:12     瀏覽:2496

Statek CX-1V晶體與PIC16C73A微控制器的結合使用

  CX-1V 是STATEK 公司的一款晶體,主要用于 200-240 kHz 頻率范圍內的振蕩器設計。 CX-1V 晶體的一些重要參數和推薦使用方法:

  驅動水平:在 PIC16C73A 微控制器中,CX-1V 的驅動電流(OSC1, OSC2 電流)大約為 12 μA(RMS),表明它在這種應用中能夠提供足夠的驅動力。

  負載電容:根據圖片信息,CX-1V 晶體在 200-240 kHz 頻率范圍內的典型動態電阻是 3 kΩ。它需要一個大約 4.5 pF 的有效負載電容(XTAL),這通常由外部添加的電容 C1 和 C2 提供。

  組件推薦:雖然圖片中沒有直接列出 CX-1V 晶體所需的具體 C1 和 C2 值,但提到參考 Microchip Technology 的數據手冊 DS30390E 可以獲得適當的工作條件和組件值推薦。Statek 建議在布局時只添加兩個電容,其值列在數據表中。

  布局考慮:圖片強調了電路板布局中雜散電容(stray capacitance)對振蕩器性能的影響,并建議采取措施來最小化這些雜散電容,如增加額外的接地來減少晶體焊盤到地的雜散電容。

  應用:CX-1V 晶體與 PIC16C73A 微控制器結合使用時,在 XT 模式下,系統應在 0.5 秒內開始振蕩。

  綜上所述,CX-1V 是一款適用于 200-240 kHz 頻率范圍的晶體,適用于需要精確頻率控制的振蕩器設計中。在使用時,應參考微控制器制造商(如 Microchip)的數據手冊,并結合 Statek 的建議進行電路布局和組件選擇,以確保最佳性能。

相關推薦:

Statek高溫高沖擊引線振蕩器

Statek小型石英晶體振蕩器

Statek超小型表面貼裝石英晶體頻率10kHz~250MHz

Statek TS1/TS4溫度傳感器頻率160~350kHz

Statek HGXOHT工業高沖擊高溫晶體振蕩器

更多Statek晶振相關產品信息可咨詢立維創展

推薦資訊

  • Statek晶振CXOMKHG4SNSM3-32.0M,100/100/I
    Statek晶振CXOMKHG4SNSM3-32.0M,100/100/I 2025-05-19 09:04:38

    Statek CXOMK/CXOMKHG 是一款高穩定性、抗沖擊的晶體振蕩器,頻率范圍200kHz-200MHz,支持0.9V-5.0V供電,頻率公差±30ppm,穩定性商業級±15-50ppm、工業級±30-100ppm、軍用級±40-100ppm。標準版抗沖擊5,000g,高抗沖擊版(HG)達10,000g,工作溫度覆蓋-55℃至+125℃(軍用級),適用于軍工、工業、通信及醫療設備。

  • ARIZONA Capacitors 15J3-0.450 金屬化管狀紙膜電容

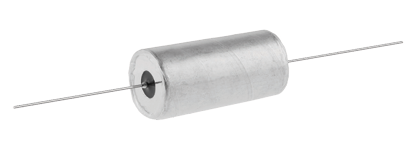

    ARIZONA Capacitors 15J3-0.450 金屬化管狀紙膜電容 2024-07-09 09:07:05
