ANDON圖像傳感器LCC插座
發布時間：2021-05-13 17:10:38 瀏覽：2634
ANDON與帶引線的DIP-CCD/CMOS圖像傳感器相比，因為在較小的表面積上有大批的持續，所以無引線芯片載體（LCC）圖像傳感器的遍及程度正在進步。經歷上，ANDON LCC傳感器是干脆焊接在印刷電路板（PCB）上，通過手工焊接或對流焊接。
ANDON LCC圖像傳感器干脆焊接在PCB上時會出現一個多見疑問。
焊點開裂是因為在手動焊接蜂窩或往后在相機操縱過程當中溫度抬高惹起的。陶瓷基板伸展，焊點固定。后果是陶瓷開裂或焊點開裂。“無鉛”焊接的疑問更緊張，需求更高的溫度和更長的焊接時間。

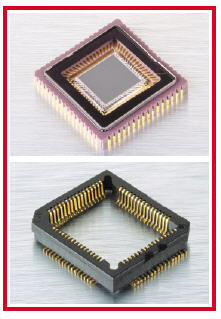

ANDON開發了一種專利鈹銅觸點，用于LCC插座，以進入LCC圖像傳感器的蜂窩。觸點計劃有一個支腳嵌入塑料外殼以連結鞏固性，而另一個支腳是彈簧元件，施加接觸力以供應機器安全和電氣接觸。
跟著溫度的抬高，ANDON圖像傳感器的陶瓷基板會伸展。接觸調解伸展，防備陶瓷或焊點開裂。安置LCC插座為對流焊接或手工焊接。LCC圖像傳感器通過按壓圖像傳感器的上邊沿安置到插座中，一直向下，干脆壓到PCB表面。可以聽到咔嗒聲，這評釋觸點已與蜂窩切確持續。LCC圖像傳感器插座因為塑料外殼四周全部比較觸點的法向力相稱，圖像傳感器牢固地固定在LCC插座的中間線內。這確保了切確的定位和焦距。凸起的特色LCC插座非常初被手機行業獎飾為可以或許蒙受四軸跌落實驗，而不需求挪動裝備。數以百萬計的接觸已在應用“零”缺點。
應用LCC插座的優勢
?削減因處分較少而發生的靜電放電（ESD）
?消除可能影響色彩陣列的焊接溫度
?消除去焊接的需求
?消除沖洗液和玻璃板劃痕
?消除裝置線溫度，濕度和打擊老本勤儉另一個老本勤儉的特色是通過將ANDON LCC圖像傳感器插座干脆焊接在PCB上而不是將圖像傳感器焊接在PCB上實現的經濟性。這供應了制造線裝置吞吐量，無需憂慮ESD疑問。
PCB組裝后，圖像傳感器可以憑據需求插入插座。這是沒有須要連結大批庫存的圖像傳感器曾經焊接在印刷電路板的。這節減了大批的資金（現金流）。在晉級的環境下，只需拔下舊傳感器的插頭并安置新的傳感器。高靠得住性圖像傳感器插座供應了更高的靠得住性，因為插座可以大批焊接到主板上，往后，憑據需求，傳感器可以插入或拔出，并易于晉級。插座簡化了從新工作和更換的疑問，以及消除脫焊起泡的印刷電路板。關于視覺體系來說，通過疾速更換有缺點的圖像傳感器，可以非常大限制地削減停機時間，特別是在高速制造線故障可能造成價格昂揚的耽誤的環境下。ANDON的圖像傳感器插座供應產品改善和老本低落。ANDON電子公司供應互連元件，贊助公司經濟高效地測試、組裝和更換半導體器件。
深圳市立維創展科技有限公司，授權代理銷售ANDON產品，歡迎咨詢。
詳情了解ANDON請點擊：/brand/76.html
或聯系我們的銷售工程師：0755-83050846 QQ: 331206974
Andon Part Number | Pin QTY | A | B | C | Number of Pins (per side) |
|
|
|
|
|
|
|
| I | II | III | IV |
620-16-SM-G10-L14-X | 16 | .150 (3.81) | .150 (3.81) | .050 (1.27) | 4 | 4 | 4 | 4 |
620-20-SM-G10-L14-X | 20 | 200 (5.08) | 200 (5.08) | .050 (1.27) | 5 | 5 | 5 | 5 |
620-28-SM-G10-L14-X | 28 | .300 (7.62) | .300 (7.62) | .050 (1.27) | 7 | 7 | 7 | 7 |
620-40A-SM-G10-L14-X | 40 | .950 (24.13) | .950 (24.13) | .050 (1.27) | 20 | 0 | 20 | 0 |
620-44-SM-G10-L14-X | 44 | 500 (12.70) | 500 (12.70) | .050 (1.27) | 11 | 11 | 11 | 11 |
620-52-SM-G10-L14-X | 52 | .600 (15.24) | .600 (15.24) | .050 (1.27) | 13 | 13 | 13 | 13 |
620-68-SM-G10-S14-X | 68 | .800 (20.32) | .800 (20.32) | .050 (1.27) | 17 | 17 | 17 | 17 |
620-84-SM-G10-L14-X | 84 | 1.000 (25.40) | 1.000 (25.40) | .050 (1.27) | 21 | 21 | 21 | 21 |
620-100-SM-G10-L14-X | 100 | 1.200 (30.48) | 1.200 (30.48) | .050 (1.27) | 25 | 25 | 25 | 25 |
680-32-SM-G10-L14-X | 32 | 280 (7.11) | 280 (7.11) | .040 (1.01) | 8 | 8 | 8 | 8 |
680-40-SM-G10-L14-X | 40 | 360 (9.14) | 360 (9.14) | .040 (1.01) | 10 | 10 | 10 | 10 |
680-44-SM-G10-L14-X | 44 | 520 (13.21) | 520 (13.21) | .040 (1.01) | 11 | 11 | 11 | 11 |
680-48-SM-G10-R14-X | 48 | 440 (11.18) | 440 (11.18) | .040 (1.01) | 12 | 12 | 12 | 12 |
680-64-SM-G10-R14-X | 64 | .600 (15.24) | .600 (15.24) | .040 (1.01) | 16 | 16 | 16 | 16 |
680-84-SM-G10-R14-X | 84 | .800 (20.32) | .800 (20.32) | .040 (1.01) | 21 | 21 | 21 | 21 |
620-100-SM-G10-L14-X | 100 | 1.120 (28.45) | .800 (20.32) | .040 (1.01) | 29 | 21 | 29 | 21 |
687-28-SM-G10-L14-X | 28 | .165 (4.19) | .165 (4.19) | .0276 (.070) | 7 | 7 | 7 | 7 |
687-98-SM-G10-L14-X | 98 | .634 (16.10) | .634 (16.10) | .0276 (.070) | 24 | 24 | 24 | 24 |
690-48-SM-G10-L14-X | 48 | .346 (8.79) | .346 (8.79) | .0315 (0.80) | 5 | 5 | 5 | 5 |
690-168-SM-G10-L14-X | 168 | 1.354 (34.39) | 1.354 (34.39) | .0315 (0.80) | 42 | 42 | 42 | 42 |
